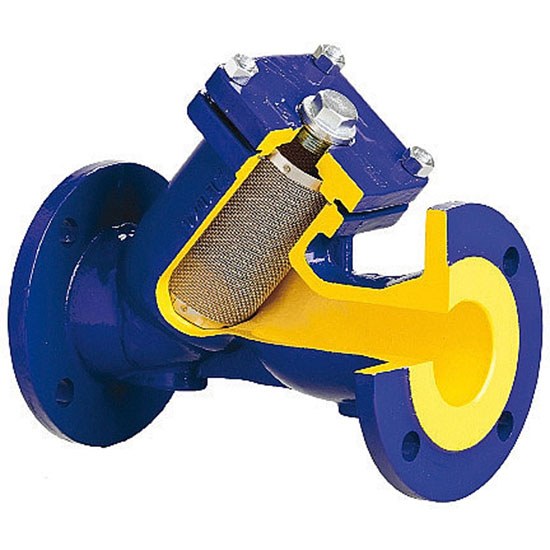

Filtre zSTRA Fig. 821

Filtr 821

Matériau: Fonte grise, fonte à graphite sphéroïdal, acier moulé

Nominal pressure: 6, 16, 25, 40 bar

Diamètre nominale: 15-400 mm

Plage de la température: -10…+400°C

Position du travail: Tout

Application

Industrie

Industrie

secteur naval

secteur naval

Chauffage

Chauffage

Glycol

Glycol

Eau industrielle

Eau industrielle

HUILE DIATHERMIQUE

HUILE DIATHERMIQUE

vapeur

vapeur

AIR COMPRIMÉ

AIR COMPRIMÉ

Fluides neutre

Fluides neutre

industrie de l'énergie

industrie de l'énergie

Nie wszystkie zastosowania nadają się do każdego wykonania materiałowego.

CARACTÉRISTIQUES

  • tamis de filtre en acier inoxydable (à partir de DN 50 avec anneau de renforcement, de DN 150 avec un panier de renforcement)
  • boîtier compact
  • respect de l’environnement
  • nettoyage du tamis sans retrait du réseau
  • face-à-face dimension selon DIN EN 558, série 1
  • brides percées selon la norme EN 1092-1 pour matériaux du corps F
  • brides percées selon la norme EN 1092-2 pour matériaux du corps A, C et D
  • étanchéité de la fermeture selon la norme EN – 12266-1

TÉLÉCHARGER

Instruction de montage et de service:

Déclaration de conformité:

Approbation:

    Certificats d'hygiène PZH numéro HK/W/0465/01/2016

Tamis de filtre

tamistypeDNmaille [mm]mailles/cm2exécution
standardF4510-501.04550
F2865-801.252849
F15100-4001.61543
autres exécutionscartouches F100 (0,6), F200 (0,5), F300 (0,4), F400 (0,32), F600 (0,25)

*l’exécution avec cartouche magnétique sur demande
