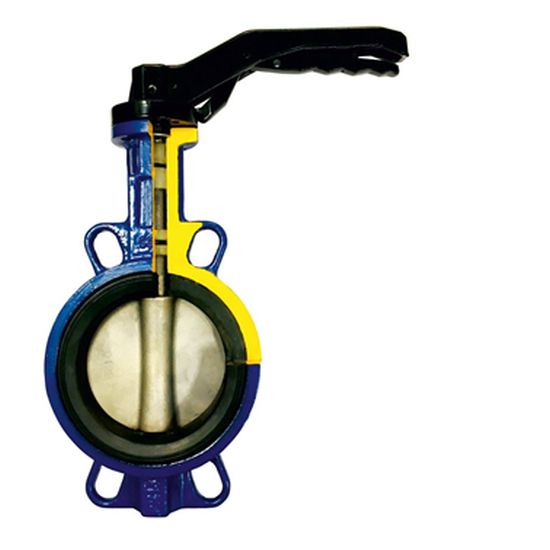

Vanne papillon zBUT Fig. 497

Przepustnica 497

Matériau: Fonte grise, fonte à graphite sphéroïdal

Pression nominale: 10, 16 bar

Diamètre nominale: 25-1200 mm

Plage de la température: -60…+210°C

Position du travail: Tout

Application

Industrie

Industrie

secteur naval

secteur naval

INDUSTRIE CHIMIQUE

INDUSTRIE CHIMIQUE

INDUSTRIE ALIMENTAIRE

INDUSTRIE ALIMENTAIRE

Eau potable

Eau potable

petrochemistry

Industries pétro-chimiques

Eaux usées

Eaux usées

Chauffage

Chauffage

Glycol

Glycol

Eau industrielle

Eau industrielle

vapeur

vapeur

AIR COMPRIMÉ

AIR COMPRIMÉ

Fluides neutre

Fluides neutre

industrie de l'énergie

industrie de l'énergie

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

ACTIONNEUR ÉLECTRIQUE

réducteur mécanique

CARACTÉRISTIQUES

  • étanchéité élevée
  • matériaux de siège EPDM / NBR
  • roulement de disque central
  • respect de l’environnement

TÉLÉCHARGER

Instruction de montage et de maintenance:

Approbation:

    Certificats d'hygiène PZH numéro BK/W/0665/02/2018

Joint

APPLICATION MATERIAU PLAGE DE LA TEMPERATURE: DESIGNATION

ISO 1629

CODE
Eau, eau de mer, acides faibles
et bases
ethylène propylène – 40°C + 110 °C EPDM ECO
Haute température EPDM haute temp. + 80 °C + 130 °C EPDM HT
Produits nourrissants Nitrile – 10 °C + 90 °C NBR N
Produits en poudre abrasifs Flucast AB / P – 10 °C + 90 °C AP
Les solvants oxygénés,
cétones, esters avec l’abrasion
Flucast AB / E – 20 °C + 95 °C AE
Huiles et graisses minérales
ou végétales, abrasif
Flucast AB / N – 10 °C + 100 °C AN
Air et eau chaude sans vapeur.
Hautes et basses températures
Silicone – 60 °C + 200 °C MVQ S
Produits nourrissants et laiteux Silicone alimentaire – 60 °C + 200 °C MVQ SA
Vapeur d’eau à basse pression Silicone de vapeur – 60 °C + 140 °C MVQ SV
Acides. Haute température Viton – 15 °C + 210 °C FPM V
Biodiesel, acides,  l’eau de vapeur Viton-Biodiesel – 5 °C + 210 °C FPM V
Essence oxygénée Viton GF essences – 5 °C + 210 °C FPM V
Eau, bases dilués. Acides
d’oxydation non dilués
Hypalon – 25 °C + 120 °C CSM H
Systèmes de saumure, basse
température et la résistance à gaz,
de pétrole et de carburant
Epichlorohydrine – 40 °C + 125 °C ECO ECO
Eau de mer Néoprène – 25 °C + 80 °C CR NP
Faible perméabilité aux gaz
inertes: azote, l’air, l’oxygène
Butyle – 10 °C + 95 °C IIR B

Disque

APPLICATION MATERIAU STANDARD CARACTERISTIQUES CODE
Produits chimiques et
nourrissants
acier inoxydable ASTM A 351/A351M CF 8
(équivalent AISI 304)
Très bonne résistance
à la corrosion chimique
1
Eau déminéralisée.
Produits chimiques.
Produits nourrissants
acier inoxydable ASTM A 351/A351M CF 8M
(équivalent AISI 316)
Très bonne résistance
à la corrosion chimique
5
Produits chimiques et
produits nourrissants.
L’eau de mer
et de l’eau déminéralisée.
acier inoxydable ASTM A 351/A351M CF 3M
(équivalent AISI 316L)
Très bonne résistance
à la corrosion chimique
9
Eau froide. Air Aluminium EN – AC – 44100 Résistance à la corrosion
modérée
2
Eau de mer Bronze 1705 (Rg 10) pour DN < 350 Bonne résistance
à la corrosion chimique
4
Eau de mer Bronze-Aluminium 1982 pour DN < 350 Très bonne résistance
à la corrosion chimique
4
Eau et gaz, produits pulvérulents Acier moulé GP 240 GH Bonne résistance
mécanique
6
Eau chaude (max 90 °C), air et gaz Fonte à
graphite sphéroïdal
EN – GJS 400-15 Bonne résistance
mécanique similaire
à fonte d’acier
3
Produits pulvérulents Fonte à graphite
sphéroïdal +EPDM
EN – GJS 400-15 + EPDM Très bonne résistance
à l’abrasion
7
Produits chimiques Duplex ASTM A 351/A351M CD4MCu
NORIDUR
Très bon abrasion
et résistance à la corrosion
8
L’eau de mer
et des atmosphères corrosives
Superduplex URANUS B6
(équivalent 904L)
Très bonne résistance
à la corrosion chimique
10
