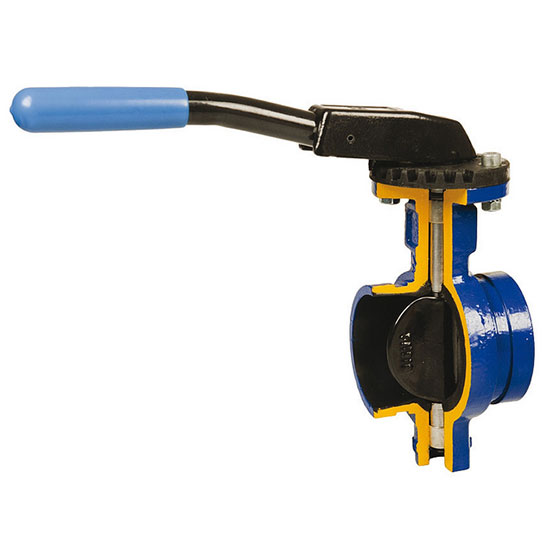

Vanne papillon zBUT Fig. 494

Przepustnica 494

Matériau: Fonte à graphite sphéroïdal

Pression nominale: 16 bar

Diamètre nominale: 50-200 mm

Plage de la température: 0...+110°C

Position du travail: Tout

Application

Eau industrielle

Eau industrielle

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

ACTIONNEUR ÉLECTRIQUE

réducteur mécanique

CARACTÉRISTIQUES

  • étanchéité élevée
  • matériaux de siège EPDM / NBR
  • roulement de disque central
  • respect de l’environnement
  • facile à installer

TÉLÉCHARGER

Joint

APPLICATION MATERIAU
PLAGE DE LA TEMPERATURE:
DESIGNATION

ISO 1629

Eau, eau de mer, acides faibles et bases Ethylène Propylène – 40°C + 110 °C EPDM
Chauffage sans l’eau à vapeur Ethylène Propylène
haute température
+ 80 °C + 130 °C EPDM
Produits nourrissants Nitrile hydrogéné – 10 °C + 90 °C NBR
Produits en poudre abrasifs Flucast AB / P – 10 °C + 90 °C
Les solvants oxygénés, cétones, esters avec l’abrasion Flucast AB / E – 20 °C + 95 °C
Huiles et graisses minérales ou végétales, abrasifs Flucast AB / N – 10 °C + 100 °C
Air et eau chaude sans vapeurHautes et basses températures Silicone – 60 °C + 200 °C MVQ
Produits nourrissants et laiteux Siliconealimentaire – 60 °C + 200 °C MVQ
Vapeur d’eau à basse pression Silicone de vapeur – 60 °C + 140 °C MVQ
Acides. Haute température Viton – 15 °C + 210 °C FPM
Biodiesel, acides,  l’eau de vapeur Viton-Biodiesel – 5 °C + 210 °C FPM
Essence oxygénée Viton GF essences – 5 °C + 210 °C FPM
Eau, bases dilués. Acides d’oxydation non dilués Hypalon – 25 °C + 120 °C CSM
Systèmes de saumure, basse température et la résistance à gaz,
de pétrole
 et de carburant
Epichlorohydrine – 40 °C + 125 °C ECO
Eau de mer Néoprène – 25 °C + 80 °C CR
Faible perméabilité aux gaz inertes: azote, l’air, l’oxygène Butyle – 10 °C + 95 °C IIR

Disque

APPLICATION MATERIAU STANDARD CARACTERISTIQUES CODE
Produits chimiques et nourrissants acier inoxydable ASTM A 351/A351M CF 8
(équivalent AISI 304)
Très bonne résistance à la corrosion chimique 1
Eau déminéralisée. Produits chimiques. Produits nourrissants acier inoxydable ASTM A 351/A351M CF 8M
(équivalent AISI 316)
Très bonne résistance à la corrosion chimique
5
Produits chimiques et produits nourrissants. L’eau de mer
et de l’eau déminéralisée
acier inoxydable ASTM A 351/A351M CF 3M
(équivalent AISI 316L)
Très bonne résistance à la corrosion chimique
9
Eau froide.Air Aluminium EN – AC – 44100 Résistance à la corrosionmodérée 2
Eau de mer Bronze Tin 1705 (Rg 10) dla DN < 350 Bonne résistance à la corrosionchimique 4
Eau de mer Bronze-Aluminium 1982 for DN < 350 Bonne résistance à la corrosionchimique 4
Eau et gaz Acier moulé GP 240 GH Bonne résistance mécanique 6
Eau chaude (max 90 °C), air et gaz Fonte à graphite sphéroïdal
EN – GJS 400-15 Bonne résistance mécaniquesimilaire à fonte d’acier 3
Produits pulvérulentsTransport pneumatiqueL’eau de mer Fonte à graphite sphéroïdal
+EPDM
EN – GJS 400-15 + EPDM Très bonne résistance à l’abrasion 7
Produits chimiques Duplex ASTM A 351/A351M CD4MCu
NORIDUR
Très bon abrasion et résistance à la corrosion 8
L’eau de mer et des atmosphères corrosives Super Duplex URANUS B6
(équivalent 904L)
Très bonne résistance à la corrosion chimique 10
