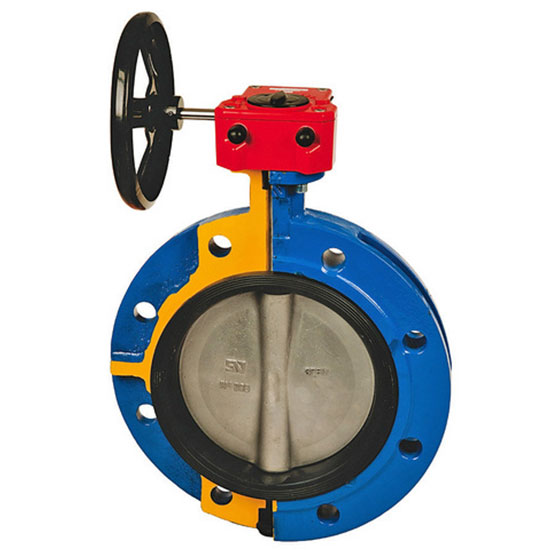

Vanne papillon zBUT Fig. 499
Matériau: Fonte grise, fonte à graphite sphéroïdal
Pression nominale: 10, 16 bar
Diamètre nominale: 80-1600 mm
Plage de la température: -40…+210°C
Application
Industrie
secteur naval
INDUSTRIE CHIMIQUE
INDUSTRIE ALIMENTAIRE
Eau potable
Industries pétro-chimiques
Eaux usées
Chauffage
Glycol
Eau industrielle
vapeur
AIR COMPRIMÉ
Fluides neutre
industrie de l'énergie
DIRECTION
Arbre nu
Direction manuelle
ACTIONNEUR ÉLECTRIQUE
ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE
Boîte de vitesses
CARACTÉRISTIQUES
TÉLÉCHARGER
Fiche technique:
Joint
| Matériau | Application | Plage de la température | |
| EPDM ( Ethylène Propylène) | Eau de mer /eau/ acides faibles | -40°C | +110°C |
| EPDM HT (Ethylène Propylène haute température) | Eau chaude sans vapeur | +80°C | +130°C |
| NBR (nitryle) | Huiles et graisses minérales ou végétales | -40°C | +90°C |
| Flucast AB/P | Produits abrasifs | -10°C | +90°C |
| Flucast AB/E | Cétones/esters avec l’abrasion | -20°C | +_95°C |
| Flucast AB/N | Huiles et graisses minérales ou végétales, abrasifs | -10°C | +100°C |
| Silicone | Air/ eau chaude sans vapeur | -60°C | +200°C |
| Silicone alimentaire | Produits nourrissants, produits laiteux | -60°C | +200°C |
| Silicone de vapeur | Vapeur | -60°C | +140°C |
| Viton | Acides puissants/ haute température | -15°C | +210°C |
| Viton-Biodiesel | Biodiesel | -5°C | +210°C |
| Viton GF essences | Carburant | -5°C | +210°C |
| Hypalon | Eau/acides et bases dilués | -25°C | +120°C |
| Epichlorohydrine | Systèmes d’eau salée | -40°C | +125°C |
| Néoprène | Eau de mer | -25°C | +80°C |
| Butyle | Gaz | -10°C | +95°C |
| Flucast extreme | Eau / vapeur / acides | -5°C | +200°C |
Disque
| Matériau | Standard | Application |
| Acier inoxydable | 1.4308 | Produits chimiques/produits nourrissants |
| Acier inoxydable | 1.4408 | Produits chimiques / produits nourrissants / eau déminéralisée |
| Acier inoxydable | 1.4404 | Produits chimiques / produits nourrissants / eau déminéralisée/eau de mer |
| Aluminium | En-AC-44100 | Eau froide/air |
| Bronze | CuSn10-C | Eau de mer |
| Bronze-Aluminium | CuAl10Fe5Ni5-C | Eau de mer |
| Acier moulé | GP240GH | Eau/gaz |
| Fonte à graphite sphéroïdal | EN-GJS-400-15 5.3106 | Eau chaude/air/huiles |
| Fonte à graphite sphéroïdal + EPDM | EN-GJS-400-15 + EPDM 5.3106 | Eau de mer /produits en poudre abrasifs /suspensions |
| Duplex | 1.4517 | Produits chimiques / Produits chimiques / eau déminéralisée / |
| Super Duplex | 1.4469 | Acides extrêmement agressifs |
