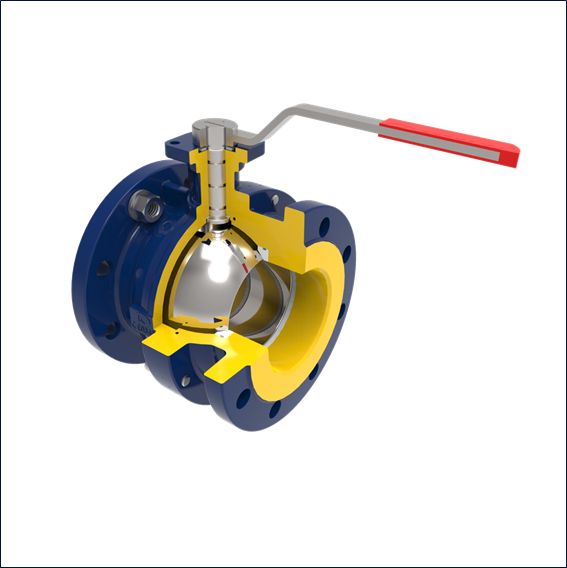

Robinet à boisseau sphérique zBAL Fig. 565

Robinet à boisseau sphérique zBAL Fig. 565

Matériau: Fonte grise, fonte à graphite sphéroïdal, acier inoxydable

Pression nominale: 16 bar

Diamètre nominale: 15-250 mm

Plage de la température: -30…+220°C

Application

Industrie

secteur naval

Chauffage

Glycol

Eau industrielle

AIR COMPRIMÉ

Fluides neutre

DIRECTION

Direction manuelle

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

CARACTÉRISTIQUES

étanchéité élevée (classe A étanchéité selon la norme EN -12266 – 1)
boîtier compact
respect de l’environnement
tests selon la norme EN – 12266-1
brides percées selon la norme EN 1092-1 ; EN 1092-2
face-à-face dimension selon EN 558, série 14 pour A, C (DN 15-150) pour I (DN15-100)
face-à-face dimension selon EN 558, série 15 pour A, C (DN 200-250) pour I (DN125-200)

TÉLÉCHARGER

Fiche technique:

Fiche technique - robinet à boisseau sphérique 565

Instruction de montage et de service:

Instruction de montage et de service - robinet à boisseau sphérique 565

Déclaration de conformité:

Déclaration de conformité - robinet à boisseau sphérique 565

Approbation:

Certificats d'hygiène PZH - robinet à boisseau sphérique 565

CAD LIBRAIRIE:

CAD LIBRAIRIE 2D

CAD LIBRAIRIE 3D
