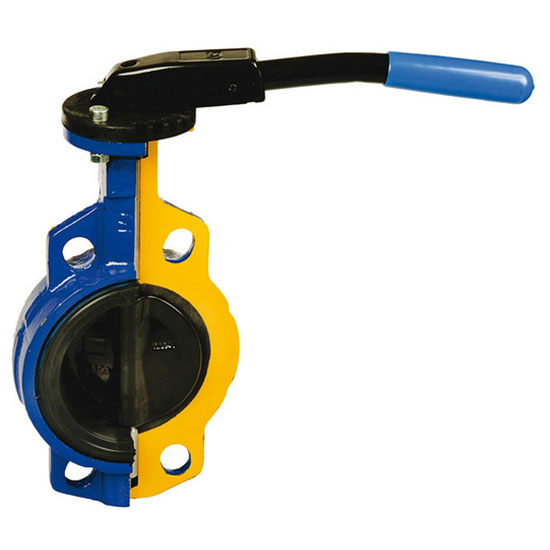

Vanne papillon zBUT Fig. 495

Vanne papillon zBUT Fig. 495

Matériau: Fonte grise, fonte à graphite sphéroïdal

Pression nominale: 10, 16 bar

Diamètre nominale: 32-1200 mm

Plage de la température: -60...+210°C

Application

Industrie

Industrie

secteur naval

secteur naval

INDUSTRIE CHIMIQUE

INDUSTRIE CHIMIQUE

INDUSTRIE ALIMENTAIRE

INDUSTRIE ALIMENTAIRE

Eau potable

Eau potable

petrochemistry

Industries pétro-chimiques

Eaux usées

Eaux usées

Chauffage

Chauffage

climatisation

climatisation

Glycol

Glycol

Eau industrielle

Eau industrielle

vapeur

vapeur

AIR COMPRIMÉ

AIR COMPRIMÉ

Fluides neutre

Fluides neutre

industrie de l'énergie

industrie de l'énergie

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

ACTIONNEUR ÉLECTRIQUE

Boîte de vitesses

CARACTÉRISTIQUES

  • étanchéité élevée (classe A étanchéité selon la norme EN -12266 – 1)
  • siège vulcanisé, peut être utilisé dans des systèmes à pression négative
  • boîtier compact
  • respect de l’environnement
  • test selon la norme EN – 12266 – 1
  • face-à-face dimension selon DIN EN 558, série 20
  • époxyde RAAL 5002 150mq
  • siège EPDM/NBR/SILICONE/STEAM SILICONE/VITON/HYPALON/NEOPREN/FLUCAST
  • papillon FONTE DUCTILE / ACIER INOXYDABLE / ALUMINUM / BRONZE ALUMINUM / ACIER MOULÉ / DUPLEX/ SUPERDUPLEX

TÉLÉCHARGER

Joint

Matériau Application Plage de la température
EPDM ( Ethylène Propylène) Eau de mer /eau/ acides faibles/ glycol -40°C +110°C
EPDM HT (Ethylène Propylène haute température) Eau chaude sans vapeur +80°C +130°C
NBR (nitryle) Huiles et graisses minérales ou végétales -40°C +90°C
Flucast AB/P Produits abrasifs -10°C +90°C
Flucast AB/E Cétones/esters avec l’abrasion -20°C +_95°C
Flucast AB/N Huiles et graisses minérales ou végétales, abrasifs -10°C +100°C
Silicone Air/ eau chaude sans vapeur -60°C +200°C
Silicone alimentaire Produits nourrissants, produits laiteux -60°C +200°C
Silicone de vapeur Vapeur -60°C +140°C
Viton Acides puissants/ haute température -15°C +210°C
Viton-Biodiesel Biodiesel -5°C +210°C
Viton GF essences Carburant -5°C +210°C
Hypalon Eau/acides et bases dilués -25°C +120°C
Epichlorohydrine Systèmes d’eau salée -40°C +125°C
Néoprène Eau de mer -25°C +80°C
Butyle Gaz -10°C +95°C
Flucast extreme Eau / vapeur / acides -5°C +200°C

Disque

Matériau Standard Application
Acier inoxydable 1.4308 Produits chimiques/produits nourrissants
Acier inoxydable 1.4408 Produits chimiques / produits nourrissants / eau déminéralisée
Acier inoxydable 1.4404 Produits chimiques / produits nourrissants / eau déminéralisée/eau de mer
Aluminium En-AC-44100 Eau froide/air
Bronze CuSn10-C Eau de mer
Bronze-Aluminium CuAl10Fe5Ni5-C Eau de mer
Acier moulé GP240GH Eau/gaz
Fonte à graphite sphéroïdal EN-GJS-400-15    5.3106 Eau chaude/air/huiles
Fonte à graphite sphéroïdal + EPDM EN-GJS-400-15 + EPDM    5.3106 Eau de mer /produits en poudre abrasifs /suspensions
Duplex 1.4517 Produits chimiques / Produits chimiques / eau déminéralisée /
Super Duplex 1.4469 Acides extrêmement agressifs
