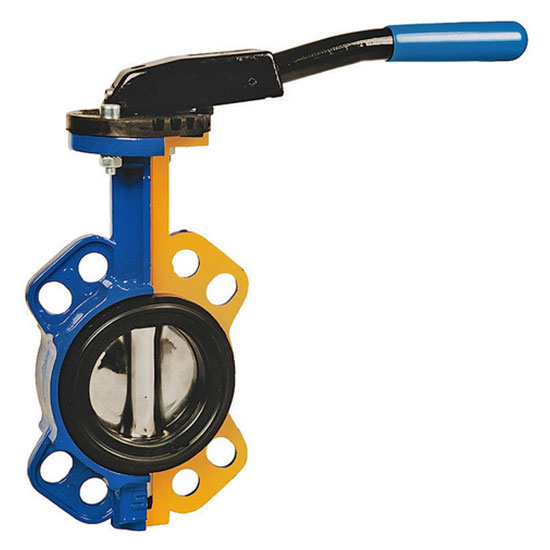

Vanne papillon zBUT Fig. 496

Przepustnica 496

Matériau: Aluminium

Pression nominale: 6, 10 bar

Diamètre nominale: 50-200 mm

Plage de la température: 0...+95°C

Position du travail: Tout

Application

INDUSTRIE ALIMENTAIRE

INDUSTRIE ALIMENTAIRE

Chauffage

Chauffage

climatisation

climatisation

AIR COMPRIMÉ

AIR COMPRIMÉ

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

ACTIONNEUR ÉLECTRIQUE

réducteur mécanique

CARACTÉRISTIQUES

  • étanchéité élevée
  • matériaux de siège EPDM /NBR /SILICONE /SILICONE DE VAPEUR/ VITON /HYPALON /NEOPRENE /FLUCAST
  • roulement de disque central
  • respect de l’environnement
  • corps monobloc

TÉLÉCHARGER

Joint

APPLICATION MATERIAU PLAGE DE LA TEMPERATURE: DESIGNATION
ISO 1629
Eau, eau de mer, acides faibles et bases Ethylène Propylène – 40°C + 110 °C EPDM
Chauffage sans l’eau à vapeur Ethylène Propylène
haute température
+ 80 °C + 130 °C EPDM
Produits nourrissants Nitrile hydrogéné – 10 °C + 90 °C NBR
Produits en poudre abrasifs Flucast AB / P – 10 °C + 90 °C
Les solvants oxygénés, cétones, esters avec l’abrasion Flucast AB / E – 20 °C + 95 °C
Huiles et graisses minérales ou végétales, abrasifs Flucast AB / N – 10 °C + 100 °C
Air et eau chaude sans vapeurHautes et basses températures Silicone – 60 °C + 200 °C MVQ
Produits nourrissants et laiteux Siliconealimentaire – 60 °C + 200 °C MVQ
Vapeur d’eau à basse pression Silicone de vapeur – 60 °C + 140 °C MVQ
AcidesHaute température Viton – 15 °C + 210 °C FPM
Biodiesel,  acides,  l’eau de vapeur Viton-Biodiesel – 5 °C + 210 °C FPM
Essence oxygénée Viton GF essences – 5 °C + 210 °C FPM
Eau, bases dilués. Acides d’oxydation non dilués Hypalon – 25 °C + 120 °C CSM
Systèmes de saumure, basse température et la résistance à gaz,
de pétrole
 et de carburant
Epichlorohydrine – 40 °C + 125 °C ECO
Eau de mer Néoprène – 25 °C + 80 °C CR
Faible perméabilité aux gaz inertes: azote, l’air, l’oxygène Butyle – 10 °C + 95 °C IIR

Disque

APPLICATION MATERIAU STANDARD CARACTERISTIQUES CODE
Produits chimiques et nourrissants Acier inoxydable ASTM A 351/A351M CF 8
(équivalent AISI 304)
Très bonne résistance à la corrosion chimique 1
Eau déminéralisée. Produits chimiques. Produits nourrissants Acier inoxydable ASTM A 351/A351M CF 8M
(équivalent AISI 316)
Très bonne résistance à la corrosion chimique
5
Produits chimiques et produits nourrissants. L’eau de mer
et de l’eau déminéralisée.
Acier inoxydable ASTM A 351/A351M CF 3M
(équivalent AISI 316L)
Très bonne résistance à la corrosion chimique
9
Eau froide. Air Aluminium EN – AC – 44100 Résistance à la corrosionmodérée 2
Eau de mer Bronze Tin 1705 (Rg 10) dla DN < 350 Bonne résistance à la corrosionchimique 4
Eau de mer Cupro alu 1982 for DN < 350 Bonne résistance à la corrosionchimique 4
Eau et gaz Acier moulé GP 240 GH Bonne résistance mécanique 6
Eau chaude (max 90 °C), air et gaz Fonte à graphite sphéroïdal
EN – GJS 400-15 Bonne résistance mécaniquesimilaire à fonte d’acier 3
Produits pulvérulentsTransport pneumatiqueL’eau de mer Fonte à graphite sphéroïdal
+EPDM
EN – GJS 400-15 + EPDM Très bonne résistance à l’abrasion 7
Produits chimiques Duplex ASTM A 351/A351M CD4MCu
NORIDUR
Très bon abrasion et résistance à la corrosion 8
L’eau de mer et des atmosphères corrosives Super Duplex URANUS B6
(équivalent 904L)
Très bonne résistance à la corrosion chimique 10
