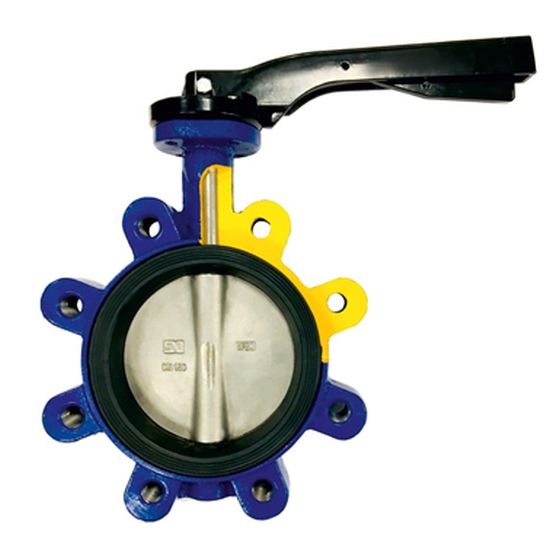

Vanne papillon zBUT Fig. 498

Przepustnica 498

Matériau: Fonte grise, fonte à graphite sphéroïdal

Nominal pressure: 10, 16 bar

Diamètre nominale: 25-600 mm

Plage de la température: -60…+210°C

Position du travail: Tout

Application

Industrie

Industrie

secteur naval

secteur naval

INDUSTRIE CHIMIQUE

INDUSTRIE CHIMIQUE

INDUSTRIE ALIMENTAIRE

INDUSTRIE ALIMENTAIRE

Eau potable

Eau potable

petrochemistry

Industries pétro-chimiques

Eaux usées

Eaux usées

Chauffage

Chauffage

Glycol

Glycol

Eau industrielle

Eau industrielle

vapeur

vapeur

AIR COMPRIMÉ

AIR COMPRIMÉ

Fluides neutre

Fluides neutre

industrie de l'énergie

industrie de l'énergie

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR HYDRAULIQUE / PNEUMATIQUE

ACTIONNEUR ÉLECTRIQUE

réducteur mécanique

CARACTÉRISTIQUES

  • étanchéité élevée
  • matériaux de siège EPDM
  • roulement de disque central
  • respect de l’environnement

Joint

APPLICATIONMATERIAUPLAGE DE LA TEMPERATURE:DESIGNATION
ISO 1629
Eau, eau de mer, acides faibles et basesEthylène Propylène– 40°C+ 110 °CEPDM
Chauffage sans l’eau à vapeurEthylène Propylène
haute température
+ 80 °C+ 130 °CEPDM
Produits nourrissantsNitrile hydrogéné– 10 °C+ 90 °CNBR
Produits en poudre abrasifsFlucast AB / P– 10 °C+ 90 °C
Les solvants oxygénés, cétones, esters avec l’abrasionFlucast AB / E– 20 °C+ 95 °C
Huiles et graisses minérales ou végétales, abrasifsFlucast AB / N– 10 °C+ 100 °C
Air et eau chaude sans vapeurHautes et basses températuresSilicone– 60 °C+ 200 °CMVQ
Produits nourrissants et laiteuxSiliconealimentaire– 60 °C+ 200 °CMVQ
Vapeur d’eau à basse pressionSilicone de vapeur– 60 °C+ 140 °CMVQ
AcidesHaute températureViton– 15 °C+ 210 °CFPM
Biodiesel, acides, l’eau de vapeurViton-Biodiesel– 5 °C+ 210 °CFPM
Essence oxygénéeViton GF essences– 5 °C+ 210 °CFPM
Eau / bases dilués. Acides d’oxydation non diluésHypalon– 25 °C+ 120 °CCSM
Systèmes de saumure, basse température et la résistance à gaz,
de pétrole
 et de carburant
Epichlorohydrine– 40 °C+ 125 °CECO
Eau de merNéoprène– 25 °C+ 80 °CCR
Faible perméabilité aux gaz inertes: azote, l’air, l’oxygèneButyle– 10 °C+ 95 °CIIR

Disque

APPLICATIONMATERIAUSTANDARDCARACTERISTIQUESCODE
Produits chimiques et nourrissantsacier inoxydableASTM A 351/A351M CF 8
(équivalent AISI 304)
Très bonne résistance à la corrosion chimique1
Eau déminéralisée. Produits chimiques. Produits nourrissantsacier inoxydableASTM A 351/A351M CF 8M
(équivalent AISI 316)
Très bonne résistance à la corrosion chimique
5
Produits chimiques et produits nourrissants. L’eau de mer
et de l’eau déminéralisée.
acier inoxydableASTM A 351/A351M CF 3M
(équivalent AISI 316L)
Très bonne résistance à la corrosion chimique
9
Eau froide. AirAluminiumEN – AC – 44100Résistance à la corrosionmodérée2
Eau de merBronze Tin1705 (Rg 10) dla DN < 350Bonne résistance à la corrosionchimique4
Eau de merBronze-Aluminium1982 for DN < 350Bonne résistance à la corrosionchimique4
Eau et gazAcier mouléGP 240 GHBonne résistance mécanique6
Eau chaude (max 90 °C), air et gazFonte à graphite sphéroïdal
EN – GJS 400-15Bonne résistance mécaniquesimilaire à fonte d’acier3
Produits pulvérulentsTransport pneumatiqueL’eau de merFonte à graphite sphéroïdal
+EPDM
EN – GJS 400-15 + EPDMTrès bonne résistance à l’abrasion7
Produits chimiques.DuplexASTM A 351/A351M CD4MCu
NORIDUR
Très bon abrasion et résistance à la corrosion8
L’eau de mer et des atmosphères corrosives.Super DuplexURANUS B6
(équivalent 904L)
Très bonne résistance à la corrosion chimique10
