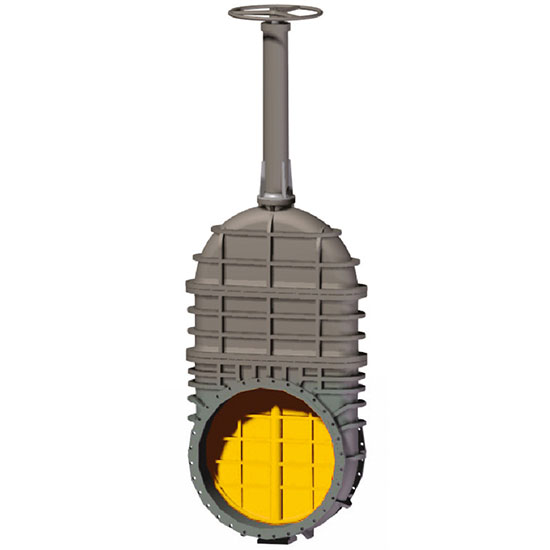

Vanne à opercule zGAT
Fig. 021

Zasuwa 021

Matériau: Fonte grise, Fonte à graphite sphéroïdal

Nominal pressure: 10 bar

Diamètre nominale: 400-1400 mm

Plage de la température: -10...+120°C

Position du travail: Vertical

Application

Eau potable

Eau potable

Eaux usées

Eaux usées

Gaz

Gaz

Eau industrielle

Eau industrielle

AIR COMPRIMÉ

AIR COMPRIMÉ

DIRECTION

Arbre nu

Arbre nu

Direction manuelle

Direction manuelle

ACTIONNEUR ÉLECTRIQUE

ACTIONNEUR ÉLECTRIQUE

CARACTÉRISTIQUES

  • longueur de construction selon EN 558-1 PN FTF N.14
  • brides de vanne à opercule avec surfaces d’étanchéité B1 sont forés selon PN EN 1092-2

– pour les vannes à opercule DN 700 – 1000 sont forés sur PN 10
– pour les vannes à opercule DN 1200 – 1400 sont forés sur PN 2,5

  • volant de manoeuvre peut être assemblé directement sur vanne la tige (type de la tige de rallonge) selon le lieu de construction de la vanne à opercule
  • vanne à opercule 021 à la racine ainsi que d’une tige fileté à l’extérieur du corps

TÉLÉCHARGER

Approbation:

    Certificats d'hygiène PZH numéro HK/W/0963/03/2016
